LIVINGSOLIDS Design4Assembly
Virtuelle Objekte physikalisch repräsentieren
LIVINGSOLIDS Design4Assembly ermöglicht die intuitive, virtuelle Validierung von Ein- und Ausbauvorgängen unter Zuhilfenahme haptischer 3D-Eingabegeräte. Dank hochpräziser Kraftrückkopplung, Durchdringungsverhinderung und Echtzeit-Kollisionskontrolle eröffnet diese Anwendung ein großes Potenzial zur Kosten- und Zeiteinsparung bei der Beurteilung einer Konstruktion in Hinblick auf Montierbarkeit und montagegerechte Produktgestaltung.
Unsere Software passt sich Ihrer Arbeit und ihren Prozessen an - nicht umgekehrt.
Ganz im Sinne unserer Philosophie ist LIVINGSOLIDS Design4Assembly eine interaktive Software-Anwendung, die Konstrukteuren und Montageplanern die Arbeit signifikant erleichtert. Einfach in der Menüführung und intuitiv in der Bedienung setzt sie mit wenigen Schritten auf den 3D-CAD-Daten auf und generiert aus diesen im Handumdrehen interaktive 3D-Modelle mit bis zu sechs Freiheitsgraden. Die besonders hohe Systemkompatibilität gestattet dem Ingenieur die bequeme Integration der Anwendung in seine gewohnte Arbeitsumgebung. Unsere Universalschnittstellen ermöglichen den sicheren Datenimport aus allen gängigen CAD-Konstruktionsprogrammen. Genauso leicht ist nach erfolgter Analyse die Datenausleitung zurück in die Ursprungsanwendung oder in verschiedenste andere Ausgabeformate. Als LIVINGSOLIDS Lösung ist Design4Assembly darüber hinaus selbstverständlich voll in unsere Software Suite integriert.
Einbindung haptischer 3D-Eingabegeräte
Design4Assembly verfügt für eine realistische und besonders intuitive Interaktion mit dem virtuellen Modell über besondere Eigenschaften wie Echtzeit-Kollisionskontrolle und Durchdringungsverhinderung. Das erlaubt realitätsnahe Simulationen von Fügevorgängen mit Flächen, die aufeinander gleiten. Mit der zusätzlichen Integration kraftrückgekoppelter 3D-Eingabegeräte wird eine nahezu perfekte Realitätstreue bei der Simulation miteinander kollidierender Objekte erreicht. Die Eingabegeräte übermitteln ein genaues haptisches Feedback (Force Feedback) von der Bewegung und der Kollision virtueller Bauteile. Die Möglichkeit der intuitiven Arbeit wird dabei um ein Vielfaches erweitert und der Validierungsprozess weiter beschleunigt.

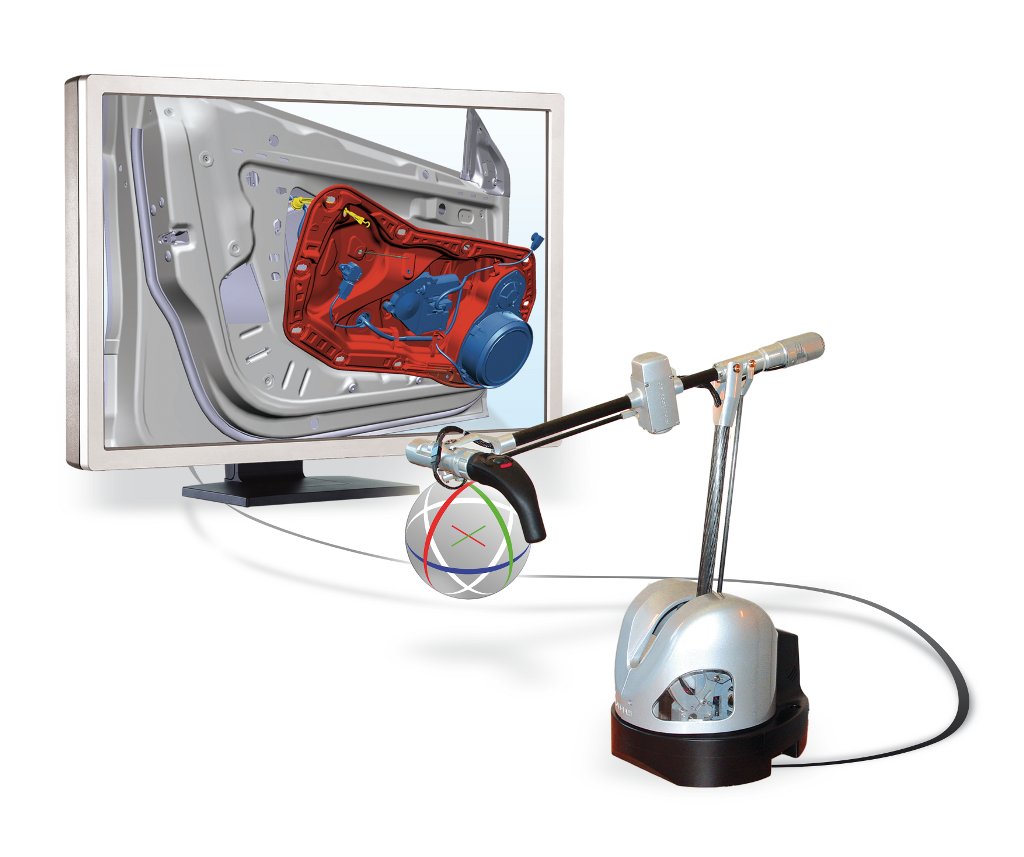

Design4Assembly unterstützt für die Durchführung einer kraftrückgekoppelten Montagesimulation die Einbindung haptischer 3D-Eingabegeräte der Firma Haption. Zu diesem Zweck wurde eine intensive Kooperation zwischen LIVINGSOLIDS und der Haption S.A. vereinbart. Als Technologiepartner bietet Haption im Bereich Robotik jahrzehntelange Erfahrung in weltweiten Industrieprojekten bei namhaften Kunden in Automotive, Aerospace, Medizin oder Forschung.
Eigenschaften
- Kraftrückkopplung, Durchdringungsverhinderung und Echtzeit-Kollisionskontrolle
ermöglichen die intuitive, sehr realitätsnahe Arbeit, das Erfühlen möglicher Kollisionspunkte und das schnelle Finden kollisionsfreier Verbaupfade.
- Leistungsfähige Schnittstellen
sichern die schnelle und einfache Integration der Anwendung in die bestehende IT-Umgebung. Umfangreiche Software-Anpassungen werden vermieden. Der Daten-Import aus allen gängigen CAD-Programmen und die Daten-Ausleitung in die Ursprungsanwendung oder eine Vielzahl weiterer Ausgabeformate erfolgt problemlos und schnell.
- Hohe Systemkompatibilität
gestattet eine Vielzahl von Nutzungen. Von der Desktop-Lösung am Ingenieursarbeitsplatz bis zu immersiven Anwendungen mit Tracking und stereoskopischer Mehrseitenprojektion für Untersuchungen in begehbaren virtuellen Räumen (z.B. CAVE).
- Vielfältige Analysemöglichkeiten
Die optische Hervorhebung kollidierender Objekte und Kollisionspunkte erleichtert deren Identifizierung. Die Beurteilung der räumlichen Situation wird durch eine aktive oder passive stereoskopische Darstellung und durch die gleichzeitige Hinzunahme zusätzlicher Perspektiven auf die Echtzeit-Aktion unterstützt. Schnitte am virtuellen Modell sind beliebig und just-in-time zu setzen, Transparenzen nach Wunsch einblendbar.
- Automatische Pfaderfassung und Changed Conditions Review
Während der Simulation werden ermittelte Verbaupfade auf Wunsch mitgeschrieben und sind im Nachgang beliebig abzuspielen oder ausleitbar. Damit gehen sie nicht verloren und stehen zudem weiteren nachgeordneten Anwendungen im PLM zur Verfügung. Nach konstruktiven Änderungen können die im Vorfeld ermittelten Pfade mit nun geänderten Bauteilen nochmals abgespielt und bei eingeschalteter Kollisionsprüfung erneut auf Kollisionsfreiheit geprüft werden.
- Synergetische Integration in das PLM
Die ermittelten Pfade stehen nach Beendigung der Analyse weiterführenden Anwendungen zur Verfügung. Vom 2D/3D-PDF für die automatisierte Dokumentationserstellung, über interaktive 3D-Anwendungen für weitere Engineering-Aufgaben, bis zum interaktiven Video für die Montageanleitung, die Präsentation oder den Servicemitarbeiter - Design4Assembly unterstützt die synergetische Weiternutzung der gewonnenen Daten im gesamten Produktlebenszyklus.
